概述

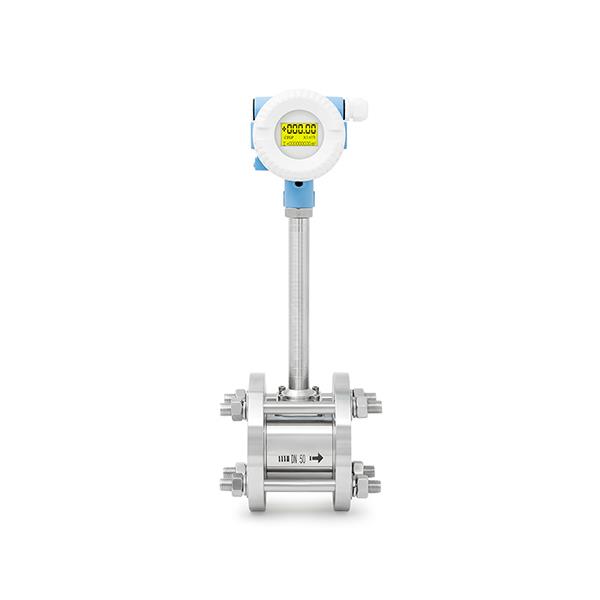

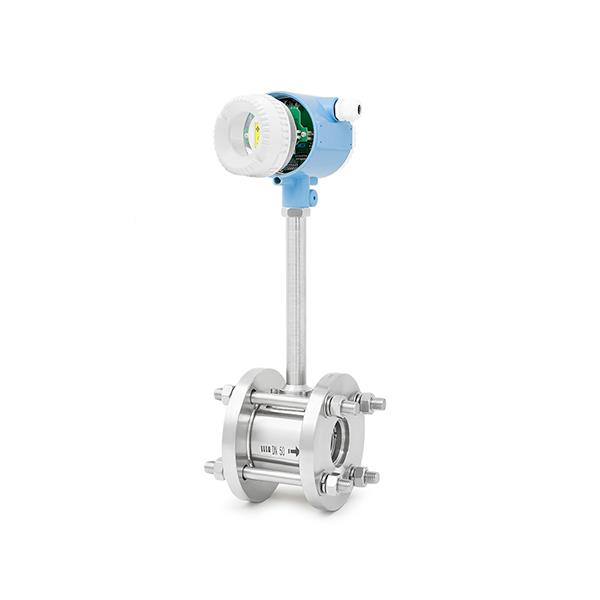

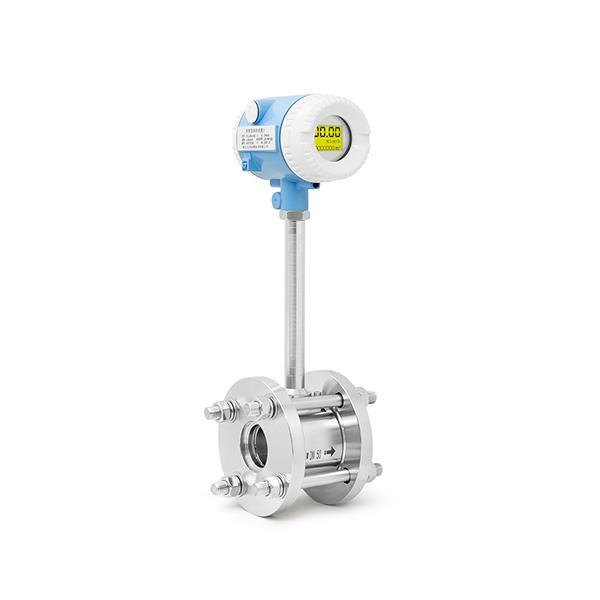

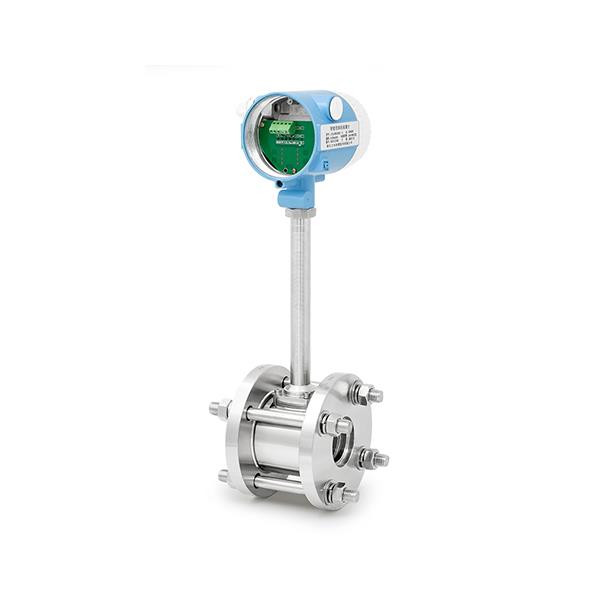

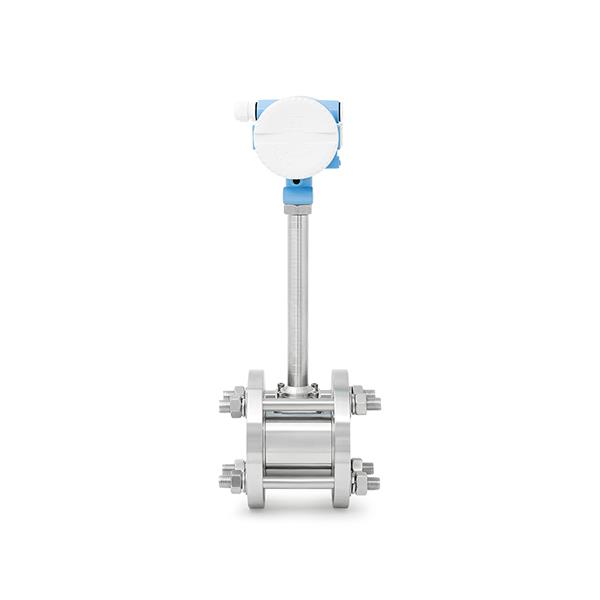

LFLUGB渦街流量計是一種先進的流量測量儀器,具有精度高、線性好、穩定性強等優點。良好的可靠性和抗干擾性能。它能夠測量蒸汽、氣體和液體的流量，應用范圍廣泛。
技術參數
通 徑
10-300mm
最高流速
10m/s
輸出信號
4-20mA,HART協議，RS485
電氣連接
接線端子
綜合精度
1.0級
流體導電率
≥5μS/cm
供電電源
220VAC、24VDC
消耗功率
小于20W
公稱壓力
4.0MPa、2.5MPa、1.6MPa、0.6MPa
環境溫度
-25℃~60℃
連接法蘭材質
碳鋼、不銹鋼(304、316、316L)
防護等級
IP65
認證
CE ROHS
通徑(mm)
液體(檢驗介質：常溫水)
氣體(檢驗介質：20℃,101325Pa狀態下空氣)
標準型
擴展型
15
0.8-6
0.5-8
6-40
5-50
20
1-8
0.6-12
8-50
6-60
25
1.5-12
0.8-16
10-80
8-120
40
2.5-30
2-40
25-200
20-300
50
3-50
2.5-60
30-300
25-500
65
5-80
4-100
50-500
40-800
80
8-120
6-160
80-800
60-1200
100
12-200
8-250
120-1200
100-2000
125
20-300
12-400
160-1600
150-3000
150
30-400
18-600
250-2500
200-4000
200
50-800
30-1200
400-4000
350-8000
250
80-1200
40-1600
600-6000
500-12000
300
100-1600
60-2500
1000-10000
600-16000
400
200-3000
120-5000
1600-16000
1000-25000
500
300-5000
200-8000
2500-25000
1600-40000
600
500-8000
300-10000
4000-40000
2500-60000
選型說明
代碼及說明
類型
LFLUGB
渦街流量計
DN
10…100…600
通徑
1
304
法蘭材質
2
316
1
液體
被測介質
2
氣體
3
蒸汽
1
無溫度補償
溫度補償
2
有溫度補償
24V DC
電源
2
3.6V
1
4~20mA二線制
輸出信號
2
4~20mA+HART二線制
3
RS485/Modubus四線制
4
頻率/脈沖輸出
5
可定制
1
液晶顯示瞬間/累積流量
顯示方式
2
可定制
1
1%FS
精度
2
1.5%FS
1
M20*1.5內
電氣連接
2
可定制
1
1.6MPa
壓力等級
2
2.5MPa
3
4.0MPa
0
可定制
CT4
防爆等級
2
CT6
